ควบคุมปั๊มน้ำได้ทุกระบบเช่น Booster pump controller, Transfer pump controller, Submersible pump controller, VSD pump controller and Firepump controller.

     Catalogue ฉบับย่อ

	VSD pump controller (Variable Speed pump controller) Model : PC310-sp Process : ควบคุมปั๊มน้ำแบบประหยัดพลังงาน 3 ปั๊ม + 1 inverter (ตั้งค่า set point ได้ 10 ค่า)

• จำนวนปั๊มน้ำที่สามารถควบคุม (Booster pump.controller) : 3 ปั๊ม
• ก้านวัดระดับน้ำ (Electrode of ground tank) : 4 ก้าน

• เป็นรุ่นพิเศษ ตั้งค่า Set point ได้ 10 ค่า

• แหล่งจ่ายไฟฟ้า รับกระแสไฟฟ้า 220v. (ต่อกับตำแหน่ง L/N)

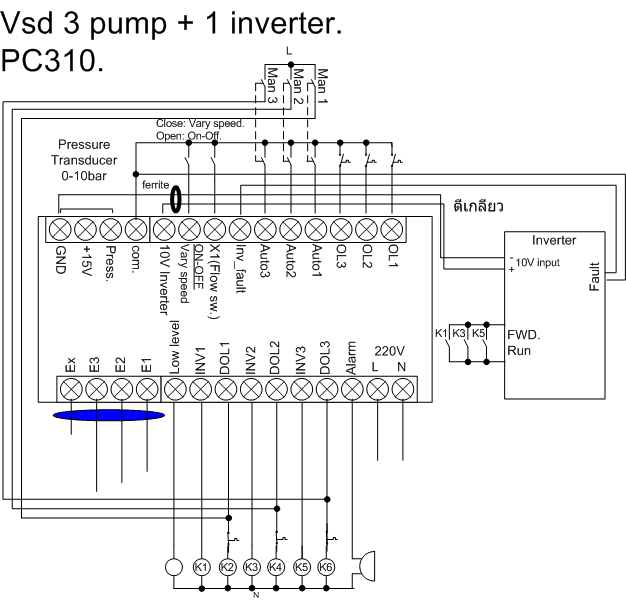

• ลักษณะวงจร สำหรับการเชื่อมต่อในตำแหน่งต่าง ๆ
• input เป็นแบบ opto
• OL1, 2, 3 : Thermal overload ของ magnetic contactor ใช้ normally open (NO) หมายเลข 1, 2, 3  ตามตำแหน่งของปั๊มน้ำ
• Auto1, 2 , 3 : Selector switch เป็นระบบ on-off-on (on=auto, off, on=manual) เป็นอินพุทที่สั่งให้ปั๊มทำงานอัตโนมัติ
• Vary speed : on-off ระบบ inverter
• Alarm reset : ใช้ push button switch (NO) ไม่ต้อง latch ค้าง
• inv fault1       :       ต่อเชื่อมระบบสัญญาณ inverter

• X1 : ต่อกับจุดรับสัญญาณ flowswitch 1
• E1 : ต่อกับก้านวัดระดับ (electrode) หรือลูกลอย (float switch) ตำแหน่งพร้อมทำงานเมื่อได้รับสัญญาณ จะส่ง output ออกมา

• E2 : ต่อกับก้านวัดระดับ (electrode) หรือลูกลอย (float switch) ตำแหน่ง Low level เมื่อระดับน้ำลดต่ำลง หรือน้ำขาด จะส่ง output ออกมา
• E3 : ต่อกับก้านวัดระดับอ้างอิง
• Ex : ต่อกับก้านวัดระดับ (electrode) หรือลูกลอย (float switch) ตำแหน่ง High level เมื่อระดับน้ำเต็ม จะส่ง output ออกมา

•

• output เป็นแบบ relay

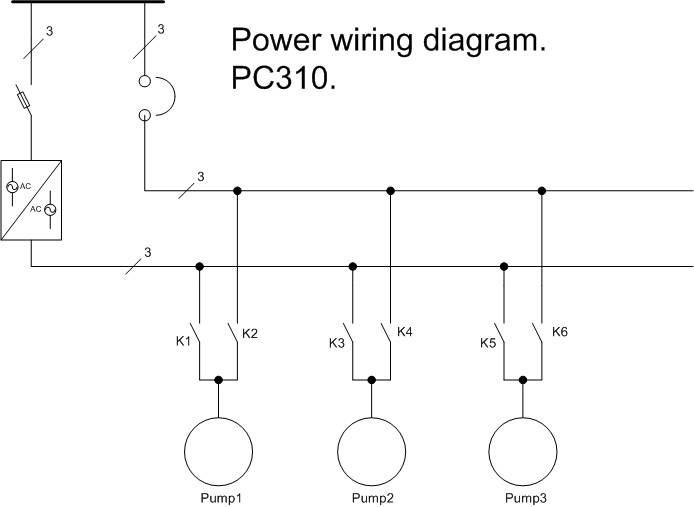

• INV1, 2, 3  : ต่อกับ magnetic contactor ตามตำแหน่งของปั๊มน้ำ (สลับการทำงานด้วยระบบ inverter)
• DOL1, 2 , 3  : ต่อกับ magnetic contactor ตามตำแหน่งของปั๊มน้ำ (ควบคุมด้วยระบบ direct on line หรือกรณีตั้ง off vary speed ไม่ใช้ inverter)
• 0-10 output : ต่อกับระบบ inverter
• Low level     : ต่อกับสัญญาณเตือน low level

• Alarm : ต่อกับสัญญาณเสียง เพื่อส่งสณญานเตือน ดัง 2 วินาที หยุด 3 วินาที ต่อเนื่องกัน
• level detector
• ออกแบบมาให้ใช้ได้ทั้งแบบก้านวัดระดับ (electrode) และลูกลอย (float switch)
• ใช้แรงดันเพียง 12v. ไม่เป็นอันตรายเมื่อสัมผัส
• เนื่องจากเป็นกระแสสลับ จึงไม่เกิดการสะสมของแก็ส O₂ และ  H₂ ที่ขั้วของก้านวัดระัดับ
• Download คู่มือการใช้งาน
