 PC-330

 Variable speed pump controller
   ควบคุมปั๊มน้ำแบบประหยัดพลังงาน 3 ปั๊ม - 3 inverter



  • จำนวนปั๊มน้ำที่สามารถควบคุม (Booster pump.controller) : 3 ปั๊ม
  • ก้านวัดระดับน้ำ (Electrode of ground tank) : 4 ก้าน
  • เป็นรุ่นพิเศษ 3 inverter
  • แหล่งจ่ายไฟฟ้า รับกระแสไฟฟ้า 220v. (ต่อกับตำแหน่ง L/N)

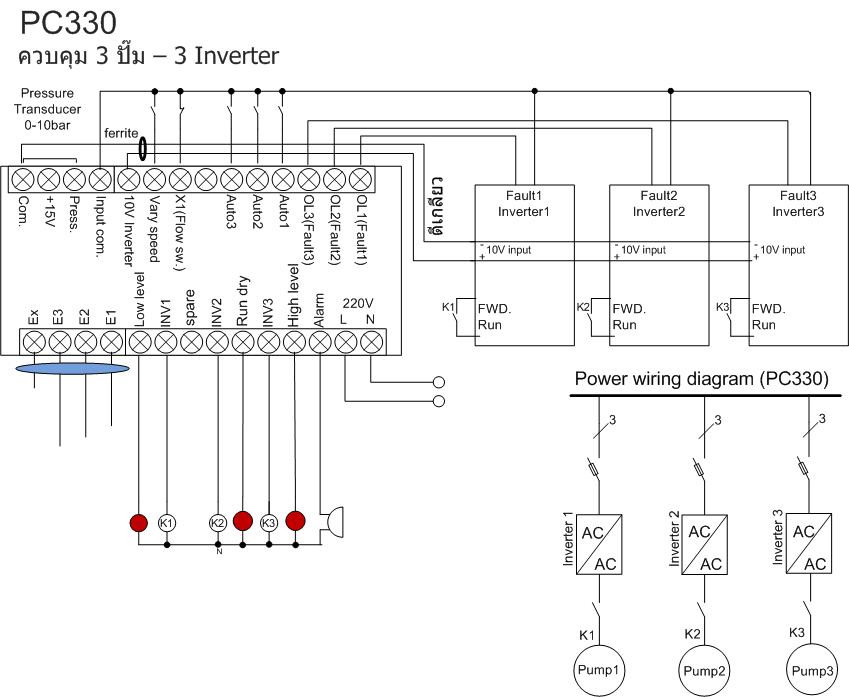

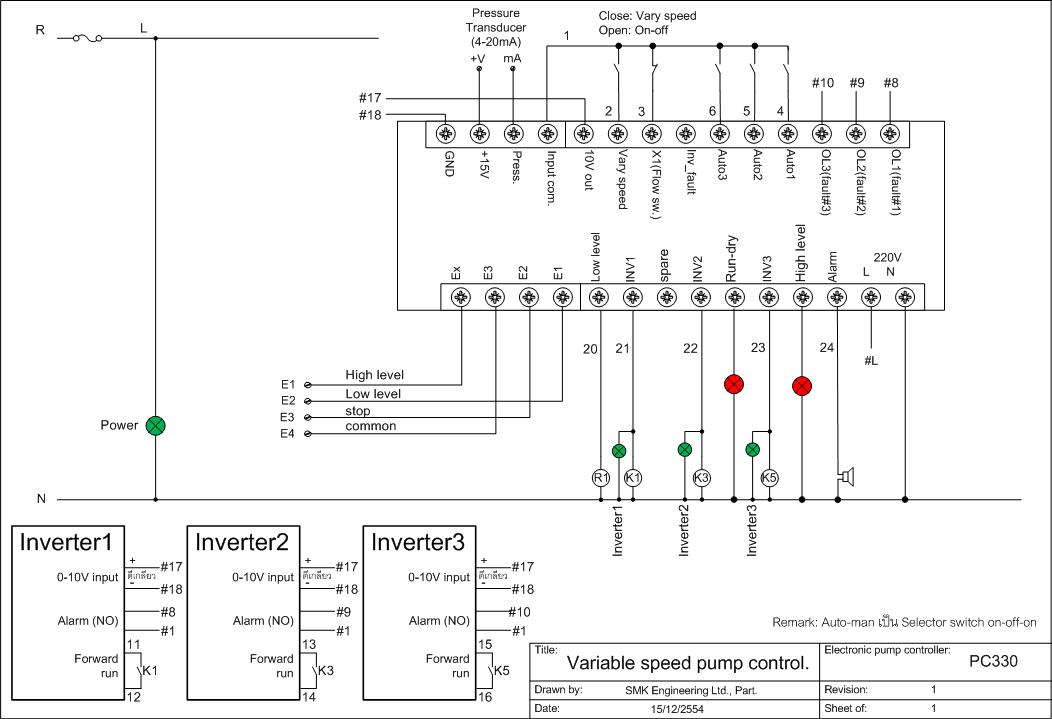

  • ลักษณะวงจร สำหรับการเชื่อมต่อในตำแหน่งต่าง ๆ
    • input เป็นแบบ opto
      • OL1, 2, 3 :       ต่อเชื่อมระบบสัญญาณ inverter fault 1, 2, 3 ตามลำดับ inverter
      • Auto1, 2 , 3 : Selector switch เป็นระบบ on-off-on (on=auto, off, on=manual) เป็นอินพุทที่สั่งให้ปั๊มทำงานอัตโนมัติ
      • Vary speed : Variable speed mode อย่างเดียว
      • Alarm reset : ใช้ push button switch (NO) ไม่ต้อง latch ค้าง
      • X1 : ต่อกับจุดรับสัญญาณ flowswitch
      • E1 : ต่อกับก้านวัดระดับ (electrode) หรือลูกลอย (float switch) ตำแหน่งพร้อมทำงานเมื่อได้รับสัญญาณ จะส่ง output ออกมา
      • E2 : ต่อกับก้านวัดระดับ (electrode) หรือลูกลอย (float switch) ตำแหน่ง Low level เมื่อระดับน้ำลดต่ำลง หรือน้ำขาด จะส่ง output ออกมา
      • E3 : ต่อกับก้านวัดระดับอ้างอิง
      • Ex : ต่อกับก้านวัดระดับ (electrode) หรือลูกลอย (float switch) ตำแหน่ง High level เมื่อระดับน้ำเต็ม จะส่ง output ออกมา
    • output เป็นแบบ relay
      • INV1, 2, 3  : ต่อกับ magnetic contactor ตามตำแหน่งของปั๊มน้ำ (สลับการทำงานด้วยระบบ inverter)
      • 0-10 output : ต่อกับระบบ inverter
      • Low level     : ต่อกับสัญญาณเตือน low level
      • Alarm : ต่อกับสัญญาณเสียง เพื่อส่งสณญานเตือน ดัง 2 วินาที หยุด 3 วินาที ต่อเนื่องกัน
  • level detector
    • ออกแบบมาให้ใช้ได้ทั้งแบบก้านวัดระดับ (electrode) และลูกลอย (float switch)
    • ใช้แรงดันเพียง 12v. ไม่เป็นอันตรายเมื่อสัมผัส
    • เนื่องจากเป็นกระแสสลับ จึงไม่เกิดการสะสมของแก็ส Oและ  Hที่ขั้วของก้านวัดระัดับ
  • Download คู่มือการใช้งาน
